허용지지력 시험 상재하중(장비선정) 검토

1.1 옹벽의 제원

옹벽형식 : L형옹벽

기초형식 : 직접기초

옹벽높이 : H=2.000m

옹벽저판 : L=2.700m

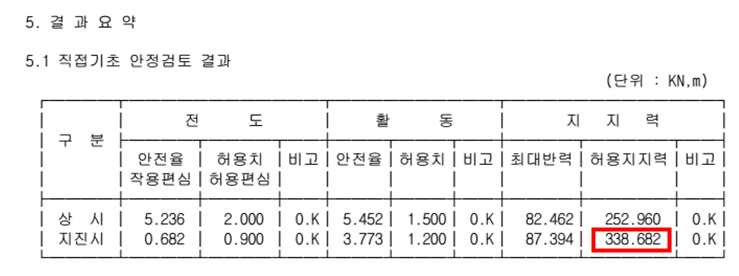

1.2 직접기초 안정검토 결과 허용지지력(p222) : 338.682 (KN/m2)



1.3 직접기초 안정검토 결과 극한지지력 : 허용지지력 * 3 = 338.682 * 3 = 1,016.046(KN/m2)

SMALL

1.4 단위환산

1kgf = 9.8 N ( 1kg * 1m/sec2 )

1tonf = 9.8 KN

허용지지력 / 9.8 KN = 34.559(t/m2)

극한지지력 = 허용지지력 * 3 = 103.677(t/m2)

재하판(t=30cm) 면적 : ( 3.14 * 0.3 * 0.3 ) / 4 = 0.07065(m2)

PBT 유압작기에 작용하는 하중 = 103.677(t/m2) * 0.07065(m2) = 7.324(ton)



1.5 상재하중 검토

-굴착기 10 규격 자중 30톤(실하중 27톤)

 측면부 시험시 굴착기(백호) 자중의 1/3 적용시 9톤 적용



1.6 검토결과

- PBT 유압잭에 작용하는 하중 7.3톤이 굴착기 10 규격의 자중 보다 작아

  백호(굴착기) 10 규격으로 시험이 가능 함.

- 구조물의 규격, 위치등을 고려하여 상재하중 장비 선정을 요함.
